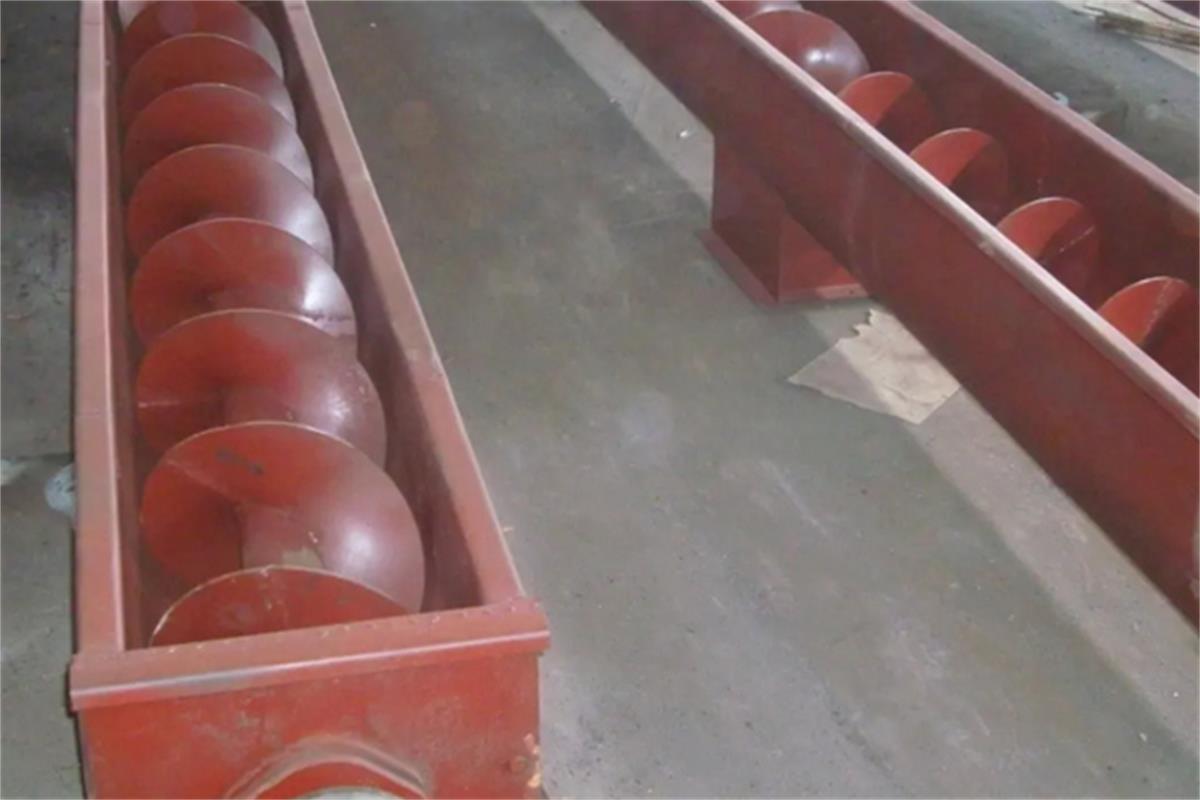

絞龍結構　　　　

絞龍主要由進料口、筒體、出料口、螺旋體、傳動系統等部件組成，絞龍是靠螺旋葉片的推力作用和物料離心力來輸送物料，絞龍的螺旋體由葉片和鋼管軸焊接而成，絞龍是用來輸送物料的主要工作部件，絞龍的螺旋體可分為左旋、右旋兩種，同一螺旋體，只要改變其旋轉方向其輸送物料方向隨即逆向，絞龍采用電機加皮帶輪減速，通過配不同的皮帶輪改變其傳動比，可獲得絞龍螺旋體所需的轉速，從而保證輸送物料。

絞龍應用范圍

　　螺旋機被廣泛使用在各種工業部門，如建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業；適用于水平或小于20°傾角，輸送粉狀、粒狀和小塊狀物料、如水泥、煤粉、糧食、化肥、灰渣、砂子等，物料溫度200℃以下。
　　螺旋機不宜輸送易變質的、粘性大的、易結塊的物料，因?yàn)檫@些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。
　　螺旋直徑從200毫米到500毫米，共有五種規格，長度從4米到70米，每隔0.5米一檔，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。

絞龍應用注意事項

按螺旋機驅動方式分為兩種：
C1制法—螺旋機長度小于35m時，單端驅動。
C2制法—螺旋機大于35m時，雙端驅動。
按螺旋機中間吊軸承種類分為：
　　M1—為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸承壽命長，輸送物料溫度≤80℃（訂貨時可不注明）。
　　M2—為滑動吊軸承，設防塵密封裝置，常用在輸送物料溫度比較高（＞80℃），或輸送液狀物料。

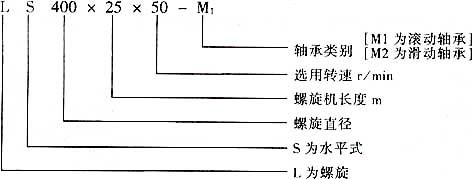

2、型號意義：

3、螺旋輸送機規格、技術參數：

規格型號	200	250	315	400	500
螺    距	200	250	315	355	400
n	100	90	80	71	63
Q	13	22	31	62	98
n	80	71	63	56	50
Q	10	18	24	49	78
n	63	56	50	45	40
Q	8	14	19	39	62
n	50	45	40	36	32
Q	6.2	11	15.4	31	50

注：1、n——轉速r/min（偏差允許在10%范圍內）；2、輸送量Q——m3/h。
