用途及特點
ZKX型直線振動篩（礦用振動篩）廣泛應用在選煤、選礦、電力、輕工、化工、有色金屬等工業部門，對中、細粒度物料進行干濕式篩分、脫水、脫介、脫泥，堅固耐用，振動噪聲小，維修方便。ZKX型直線振動篩（礦用振動篩）標準
GB6064-85《ZKX型直線振動篩》選用須知：
- 直線振動篩|礦用振動篩分單層篩和雙層篩兩種。
- 直線振動篩|礦用振動篩網結構有條縫篩網、編織篩網，如選用沖孔篩板或橡膠篩板可按要求設計。
- 直線振動篩|礦用振動篩基礎螺栓由用戶自備。
- 給料箱為選擇件，用戶如有訂購要求可供給。

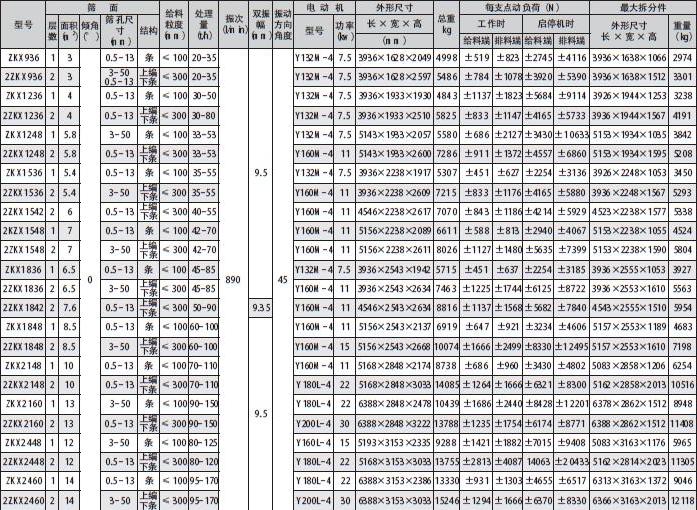

技術參數

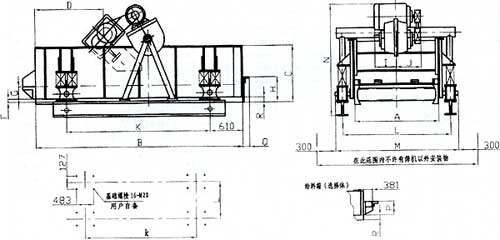

單層ZKX型直線振動篩（礦用振動篩）篩安裝尺寸：
| 篩機型號 | 振動器 | 尺寸代號 | |||||||||||||||||
| 規格 | 數量 | 偏心塊號 | A | B | C | D | F | G | H | I | J | K | L | M | N | P | Q | R | |
| ZKX936 | 100 | 1 | 4 | 920 | 3660 | 1032 | 1122 | 0 | 180 | 586 | 445 | 416 | 2438 | 1371 | 1628 | 2049 | 457 | 73 | 52 |
| ZKX1236 | 100 | 1 | 5 | 1226 | 3660 | 1033 | 1122 | 0 | 180 | 587 | 445 | 416 | 2438 | 1676 | 1628 | 1930 | 476 | 73 | 52 |
| ZKX1248 | 100 | 1 | 5 | 1226 | 4880 | 1035 | 1813 | 10 | 180 | 586 | 445 | 416 | 3660 | 1676 | 1933 | 2057 | 476 | 60 | 52 |
| ZKX1536 | 100 | 1 | 5 | 1530 | 3660 | 1033 | 1245 | 11 | 180 | 585 | 445 | 416 | 2238 | 1981 | 2238 | 1917 | 476 | 73 | 53 |
| ZKX1548 | 100 | 1 | 5 | 1530 | 4880 | 1055 | 1820 | 22 | 200 | 607 | 487 | 489 | 2238 | 1981 | 2238 | 2089 | 464 | 73 | 73 |
| ZKX1836 | 100 | 1 | 6 | 1835 | 3660 | 1033 | 1254 | 25 | 200 | 516 | 447 | 416 | 2543 | 2286 | 2543 | 1942 | 463 | 73 | 73 |
| ZKX1848 | 120 | 1 | 5 | 1835 | 4880 | 1073 | 1794 | 34 | 200 | 644 | 487 | 489 | 2543 | 2286 | 2543 | 2137 | 464 | 73 | 92 |
| 篩機型號 | 振動器 | 尺寸代號 | |||||||||||||||||||
| 規格 | 數量 | 偏心塊號 | A | B | C | D | F | G | H | I | J | K | L | M | N | P | Q | R | S | U | |
| ZKX2148 | 120 | 1 | 6 | 2140 | 4880 | 838 | 838 | 39 | 250 | 533 | 487 | 486 | 368 | 2951 | 2948 | 2174 | 369 | 73 | 610 | 0 | 1729 |
| ZKX2160 | 100 | 2 | 5 | 2140 | 6100 | 946 | 946 | 66 | 280 | 635 | 445 | —— | 460 | 2591 | 2948 | 2478 | 416 | 85 | 1221 | 6 | 2559 |
| ZKX2448 | 100 | 2 | 5 | 2445 | 4880 | 889 | 889 | 45 | 280 | 533 | 445 | —— | 460 | 2896 | 3153 | 2335 | 324 | 110 | 610 | 6 | 1640 |
| ZKX2460 | 120 | 2 | 5 | 2445 | 6100 | 920 | 920 | 50 | 280 | 914 | 487 | —— | 505 | 2896 | 3153 | 2386 | 432 | 73 | 1220 | 6 | 2261 |
雙層ZKX型直線振動篩（礦用振動篩）安裝尺寸：
| 篩機型號 | 振動器 | 尺寸代號 | ||||||||||||||||||||||
| 規格 | 數量 | 偏心塊號 | A | B | C | D | F | G | H | I | J | K | L | M | N | P | Q | R | S | U | V | W | X | |
| 2ZKX936 | 100 | 1 | 5 | 920 | 3660 | 1566 | 1012 | 7 | 180 | 534 | 445 | 416 | 1371 | 1628 | 2597 | 2438 | 73 | 228 | 1052 | 940 | 580 | 457 | 457 | |
| 2ZKX1236 | 100 | 1 | 6 | 1226 | 3660 | 1566 | 1012 | 5 | 180 | 533 | 445 | 416 | 1676 | 1933 | 2510 | 2438 | 73 | 746 | 1053 | 940 | 587 | 476 | 464 | |
| 2ZKX1248 | 120 | 1 | 5 | 1226 | 4880 | 1595 | 1010 | 2 | 180 | 533 | 487 | 489 | 1676 | 1933 | 2600 | 3600 | 60 | 610 | 1010 | 1462 | 586 | 476 | 476 | |
| 2ZKX1536 | 120 | 1 | 5 | 1530 | 3660 | 1565 | 1012 | 0 | 180 | 533 | 487 | 489 | 1981 | 2238 | 2609 | 2438 | 73 | 611 | 1053 | 848 | 585 | 464 | 464 | |
| 2ZKX1542 | 120 | 1 | 6 | 1530 | 4720 | 1577 | 1037 | 21 | 200 | 533 | 487 | 489 | 1981 | 2238 | 2617 | 3328 | 73 | 471 | 1083 | 1168 | 606 | 464 | 464 | |
| 2ZKX1548 | 120 | 1 | 6 | 1530 | 4880 | 1590 | 1017 | 22 | 200 | 533 | 487 | 489 | 1981 | 2238 | 2611 | 3658 | 73 | 610 | 1072 | 1435 | 585 | 464 | 465 | |
| 2ZKX1836 | 120 | 1 | 6 | 1835 | 3660 | 1590 | 997 | 16 | 200 | 532 | 487 | 489 | 2286 | 2543 | 2634 | 2438 | 73 | 611 | 1053 | 848 | 591 | 476 | 463 | |
| 2ZKX1842 | 120 | 1 | 6 | 1835 | 4270 | 1510 | 1013 | 15 | 200 | 533 | 487 | 489 | 2286 | 2543 | 2631 | 3328 | 73 | 471 | 1009 | 1165 | 459 | 463 | 463 | |
| 2ZKX1848 | 100 | 2 | 5 | 1835 | 4880 | 1626 | 1067 | 45 | 220 | 533 | 445 | 460 | 2286 | 2543 | 2668 | 3658 | 73 | 610 | 1089 | 1399 | 626 | 464 | 457 | |
| 2ZKX2148 | 120 | 2 | 5 | 2140 | 4880 | 1988 | 1270 | 64 | 250 | 660 | 487 | 505 | 2591 | 2848 | 3033 | 3658 | 85 | 611 | 1270 | 1191 | 660 | 610 | 533 | |
| 2ZKX2160 | 120 | 2 | 5 | 2140 | 6100 | 2014 | 1296 | 66 | 280 | 660 | 487 | 505 | 2591 | 2848 | 3223 | 3658 | 85 | 1219 | 1296 | 1730 | 686 | 629 | 610 | |
| 2ZKX2448 | 120 | 2 | 5 | 2445 | 4880 | 1988 | 1270 | 32 | 280 | 660 | 487 | 505 | 2896 | 3153 | 3033 | 3658 | 85 | 611 | 1270 | 1191 | 660 | 610 | 533 | |
| 2ZKX2460 | 120 | 2 | 6 | 2445 | 6100 | 1988 | 1270 | 66 | 280 | 660 | 487 | 505 | 2896 | 3153 | 3033 | 3658 | 85 | 1219 | 1270 | 1810 | 661 | 610 | 533 | |
